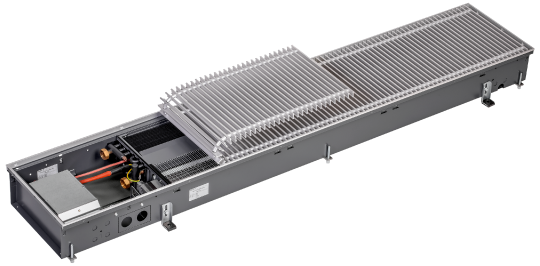

Katherm HK E
EC-Querstromventilator-Konvektion zum Heizen oder Kühlen mit zuschaltbaren Elektroheizstab.
Übersicht
Der Katherm HK E mit 2-Leiter-Aufwand bringt gegenüber einem klassischen 4-Leiter-System erhebliche Einsparungen bei der gesamten Leitungsverrohrung innerhalb der Geschosse und Stegleitungen, inklusive der Verteilrohre, Anschlussverrohrung, Armaturen und Ventile. So werden nicht nur Rohstoffe geschont, sondern auch Materialkosten sowie Installations- und Inbetriebnahmekosten gesenkt. Mit der enormen Reduzierung der CO2-Emissionen entlang der Wertschöpfungskette wirkt sich der Einsatz des Katherm HK E positiv auf die Bewertung der Gebäude-Ökobilanz aus.

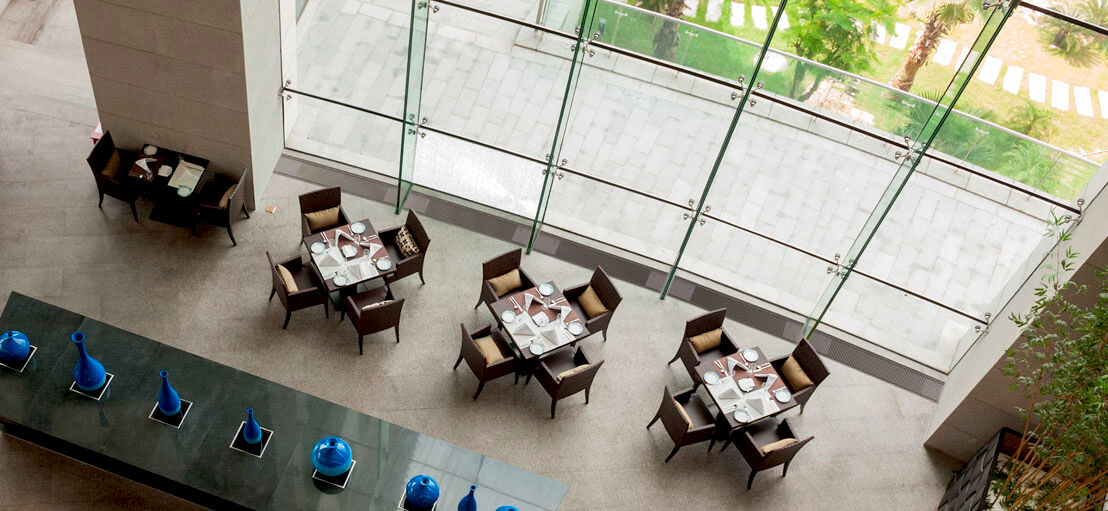

Mit Katherm HK Unterflurkonvektoren ist ein energieeffizientes und geräuschoptimiertes Heizen und Kühlen bei allen Systemtemperaturen einschließlich Niedertemperatur- und Wärmepumpenbetrieb möglich. Sie sind für Gebäude aller Art geeignet, in denen aufgrund innerer Lasten und Sonneneinfall durch große Glasfassaden eine vornehmlich höhere Kühllast auftritt.
Mit dem Katherm HK E ist zusätzlich zum Heizen und Kühlen auf Konvektorbasis, Heizen mit einem integriertem, stufenlos regelnden Elektro-Heizstab möglich, was gerade in der Übergangszeit von Vorteil ist. Der Elektroheizstab und die eingesetzten EC-Ventilatoren sind über ein 0-10 V DC-Signal in der Drehzahl/Leistung stufenlos steuerbar. So können Raumnutzer das Raumklima unabhängig von der zentralen Anlagen-Systemeinstellung "Kühlen" individuell selbst bestimmen und den Raum beheizen. Folgende Funktionen können mit dem Katherm HK E im 2-Leiter-System realisiert werden: Kühlen über PKW (Pumpenkaltwasser), Heizen über integrierten Elektroheizstab und Heizen über PWW (Pumpenwarmwasser).
Besonderes Merkmal beim Katherm HK ist die kurzschlussoptimierte Luftaustrittsströmung aus dem Kanal. Diese wird durch eine optimal aufeinander abgestimmte Anordnung als auch Luftführung im Katherm HK erreicht. Dadurch wird ein höherer Austrittsimpuls erzeugt, der für eine gleichmäßigere Temperaturverteilung und Behaglichkeit in der Aufenthaltszone sorgt. Abgerundet wird dies durch die strömungsoptimierten Roll- und Linear-Roste. Im Kühlfall sorgen niedrige Luftaustrittgeschwindigkeiten und ein optimierter Luftaustritt für optimale Behaglichkeit im Raum. Die an der Fassade aufsteigende gekühlte Luft bildet eine Luftwalze und strömt zugfrei in den Raum. Dieses sorgt für eine bestmögliche Abschirmung der Fassade und für eine kostengünstige effektive Kühlung des Raumes.
Die Geräte werden sehr oft in akustisch sensiblen Räumen eingesetzt, da die laufruhigen Querstromventilatoren durch das innovative kombinierte Kupplungs-/Kugelbolzensystem schallentkoppelt montiert werden. Zu Wartungszwecken kann der Ventilator leicht ohne Werkzeug entnommen und wieder eingesetzt werden. Dies spart deutlich Montagezeit.
Für jede Gebäudearchitektur mit individuellen Geometrien sind Maßanfertigungen möglich. Das gilt für den Kanal und den Rost. Verfügbar sind Gehrungsecken, gebogene Ausführungen, Winkel und Schrägen, Säulenaussparungen, verschiedene Rostvarianten und Rahmenkanten. Lassen Sie sich von uns beraten.
Der Katherm HK ist hygienekonform nach VDI 6022. Dank seiner durchdachten Konstruktion ist eine gründliche Reinigung nach den Vorgaben der Hygienerichtlinie VDI 6022 mühelos möglich. Die zum Raum hin herausziehbare Kondensatwanne ermöglicht eine vollständige Reinigung der Wanne. Das macht den Katherm HK hygienisch einwandfrei.
Die Unterflurkonvektoren Katherm HK sind mit den Standard-Rosten
- Aluminium, natur eloxiert
- Edelstahl
Erhältlich.
Wählen Sie weiterhin aus folgenden Varianten ihr passendes Rost auf Anfrage aus:
- Aluminium in den Varianten messing eloxiert, bronze eloxiert, schwarz eloxiert, bronziert und beschichtet DB 703
- Edelstahl, poliert
- Holz Eiche, Buche und Ahorn jeweils in geölt und natur lackiert
Weitere Rostausführungen auf Anfrage!
- Energiesparend, mit strömungsoptimierten Laufrädern in kaskadierter Anordnung als durchgehendes Ventilatorband
- Gleichmäßige Durchströmung des Konvektors
- Robuste und laufruhige Motorkonstruktion
- Stufenlose Drehzahlsteuerung über externes 0–10 V Signal
- Motorüberwachung mit interner Störungsverarbeitung
- Elektroheizstab für direktes, individuelles Heizen
- Mit Sicherheitskette bestehend aus zwei Sicherheitstemperaturschaltern
- Aus bewährter Kombination Kupfer/Aluminium, optimiert für Luftströmung und Leistungsabgabe
- Optional mit herausgeführten Anschlüssen
- Als gleichzeitiger Fingerschutz des Querstromventilators
- Filteraufnahmerahmen, Lüftungsblech, Rostauflage und Querstrebe zur Ausstreifung des Kanals
- In 2-Leiter-Ausführung für zusätzliches elektrisches Heizen
- Mit integrierten, stufenlos regelnden Elektroheizstab
- Mit integrierter Sicherheitskette bestehend aus 2 Sicherheitstemperaturschaltern
- Nachhaltige 4-Leiter-Systemlösung mit 2-Leiter-Aufwand
- Leichte Entnahme des Querstromventilators ohne Werkzeug
- Neuartiges kombiniertes Kupplungs-/Kugelbolzensystem
- Gleichzeitige Schallentkopplung
- Aus Edelstahl
- Mit Erde-Stecker
- Mit Isolierschlauch und Stecker
- Für KaControl oder elektromechanische Regelung
- Für einen schnellen und sicheren Elektroanschluss, spart Montagezeit
- Für werksseitigen Anschluss und Verdrahtung von Elektroheizelement und Sicherheitskette
