Luftdurchlässe
USE
Überströmelement zur Montage u.a. in Trockenbauwänden mit Bautiefen von 100 bzw. 125 mm.
Übersicht

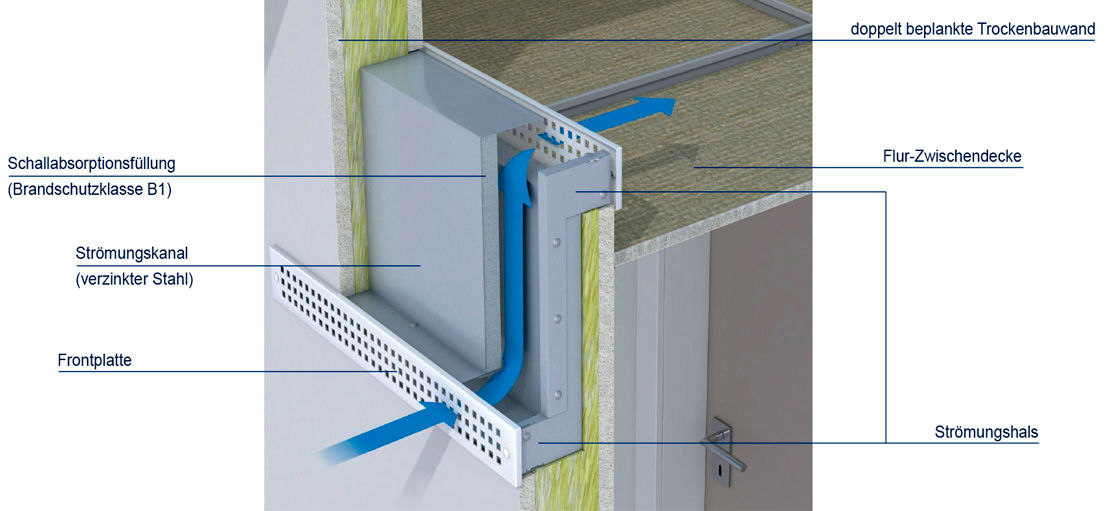

Überströmelemente leiten Abluft in die Zwischendecken von Fluren oder in angrenzende Räume. So können Abluftströme aus mehreren Räumen zentral aus dem Gebäude abgeführt werden. Erhältlich ist das USE in zwei Grundformen als USET und USEZ.
Hocheffektive Schallabsorptionsfüllungen hemmen die Übertragung von Geräuschen durch das Überströmelement. Die verwendeten Schalldämmkulissen sind aus Material der Baustoffklasse B1 (optional A2) ausgeführt.
USE Überströmelemente sind für den Einsatz in Trockenbauwänden konzipiert. Die Halslänge ist standardmäßig geeignet für doppelt beplankte Trockenbauwände, kann aber auch in gekürzter Ausführung für einfache Beplankung geliefert werden.
Beispiele:
- Bei dem Modell USE in T-Form ergibt sich bei einer Baulänge von 1.000 mm und einem Volumenstrom von 125 m³/h ein Druckverlust von 15 Pa.

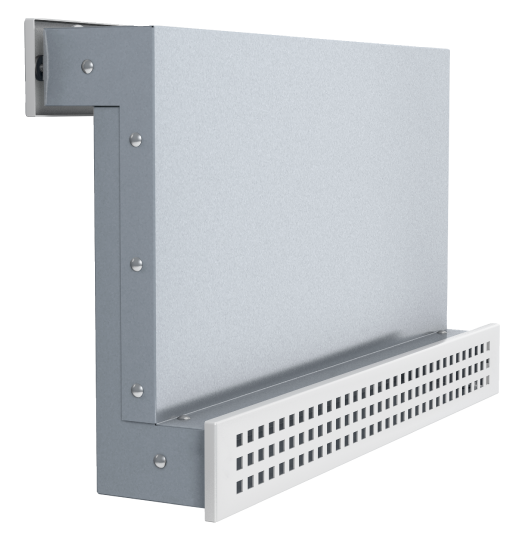

- Ein USE in Z-Form realisiert bei 1.000 mm Baulänge einen Volumenstrom von 250 m³/h bei ebenfalls 15 Pa Druckverlust.
- Maximal kann ein Volumenstrom von bis zu 300 m³ eingebracht werden.
Vier verschiedene Frontplatten können in RAL Farben nach Wahl gestaltet werden. Mit der Magnetbefestigung sind keinerlei Schrauben sichtbar.
