Luftdurchlässe
RRA

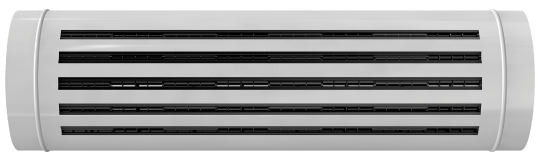

Linearer Rohrdurchlass, bestehend aus einem Rohrabschnitt mit Kreisquerschnitt mit in Achsrichtung montierten Schlitzschienen, längsnahtgeschweiß
Übersicht
Durch die integrierten Exzenterwalzen kann die Luftführung im Raum den architektonischen Gegebenheiten angepasst werden. Auf Wunsch auch mit motorischer Verstellung um Heiz- und Kühlfall in einem Auslass abzudecken.
Rundrohrsysteme vom Typ RRA und RRA-V können durch eine Vielzahl an Nenndurchmessern, Schlitzanzahlen, Farben und zusätzlichen Systemkomponenten optimal in jede Raumsituation eingepasst werden. Optimal für Räume mit offenen Decken.
Durch eine hauseigene Software wird schon in der Planung der hydraulische Abgleich des Systems nachgewiesen und die notwendigen Abgleichelemente werkseitig eingebaut. Dadurch kommt die Luft sicher da an, wo sie benötigt wird.
In der motorisierten Variante, dem RRA-V, wird die Strahlform entsprechend des Heiz- oder Kühlfalles geregelt. Entweder voll automatisiert mit der optionalen Temperaturdifferenzregelung (TDR) oder per Vorgabe aus der Gebäudeleittechnik.
Durch die um 360° verstellbare Exzenterwalze lässt sich die Luftstrahlrichtung beliebig einstellen, um bei jeglicher Anforderung höchsten Behaglichkeitsansprüchen gerecht zu werden.
Ein Vertikalstrahl mit hoher Einschnürung bei geringer Induktion und gleichzeitig hoher Eindringtiefe.
Stark gefächerte, einseitige Strahlausbildung, besonders geeignet für geringe Deckenhöhen, zur Umströmung von Hindernissen wie Lampen oder Vorsprüngen.
Zweiseitige Strahlrichtung mit ausgeprägten Hauptströmen zur Erreichung hoher Wurfweiten.
