Luftdurchlässe
KSH
Manuell verstellbarer Kombidurchlass für den Einbau hinter Leichtbauwänden, z. B. Trockenbau.
Übersicht

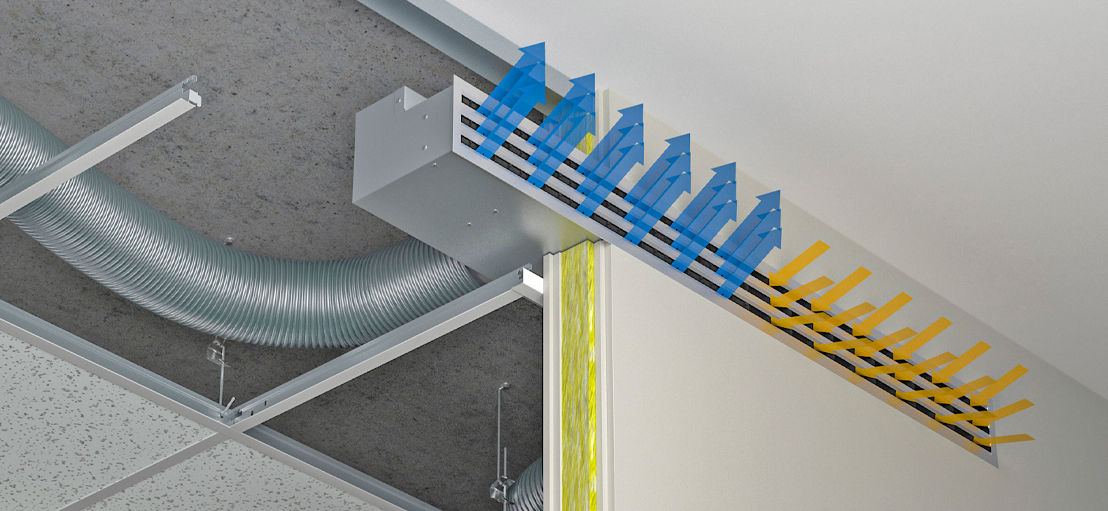

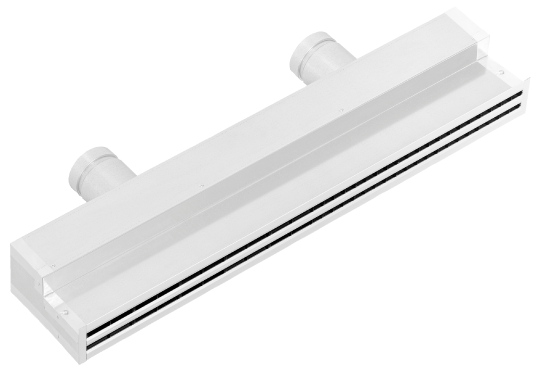

Der KSH ist ein Kombidurchlass. Er vereint Zu- und Abluftdurchlass für Büroräume in einem System. Der Anschlusskasten wird hinter die Trockenbauwand montiert, und führt durch diese in das Büro.
Ein Schlitzdurchlass bildet die Front des KSH und ist das einzige sichtbare Bauteil im Büro. Die durchgehende Optik verschleiert selbst die Trennung von Zuluftauslass und Abluftansaug. So entsteht ein sehr dezenter Gesamteindruck.
Integrierte Schalldämmkulissen im Anschlusskasten mindern die Übertragung von Anlagengeräuschen in den Raum sowie die Telefonieschallübertragung durch das Kanalsystem.
Der Schlitzdurchlass ist in fünf Baulängen mit zwei oder drei Schlitzreihen erhältlich. Optional sind Volumenstrombegrenzer im Stutzen integriert.
Die Front des KSH ist leicht vom Anschlusskasten zu lösen. Durch den Hals des Anschlusskasten können die Schalldämmkulissen simpel und ohne Werkzeuge entfernt werden. So wird eine einfache Reinigung und Wartung bis hin zu den Zu- und Abluftstutzen ermöglicht.
In den Frontprofilen der KSH-Modelle sind patentierte Exzenterwalzen angebracht. Exzenterwalzen bieten nicht nur eine vorteilhafte Optik, sondern auch eine stufenlose Einstellung zwischen einem horizontalen und einem vertikalen Luftstrom. Alle Exzenterwalzen werden ab Werk eingestellt. Auch eine nachträgliche Korrektur ist problemlos möglich.
Im Büro selbst ist die Abhängung der Raumdecke nicht erforderlich. Von der Flur-Zwischendecke aus werden die Büros zentral mit Zuluft beliefert und Abluft wird ihnen entzogen.
Je nach individueller Anforderung ist der KSH mit zwei oder drei Schlitzreihen erhältlich.
Der KSH verfügt über eine hohe Durchgangsdämpfung, so wird die Telefonieschallübertragung minimiert. Gerade in Bürogebäuden gehört diese zu den zentralen Einflussgrößen bei der raumlufttechnischen Planung.
