Kühldeckensysteme
Metalldecke

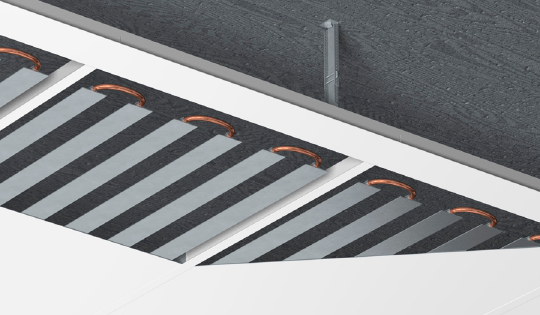

Kontaktkühl- und Heizdeckensystem als geschlossene Strahlungsdecke für den Einsatz in eine glatte oder perforierte Metalldecke
Übersicht
Hohe Energieeffizienz bei absoluter Stille zeichnen unsere Kühldecken aus.
In der Ausführung als Kühlsegel sind Leistungssteigerungen von ca. 20% zu erreichen. Erreicht wird dies durch das thermisch bedindgte Hinterströmen der Kühldecke mit Raumluft und somit einem höheren Konvektionsanteil.
Bereits in der Planungsphase werden Metalldecken an die Raumgegebenheiten angepasst, sodass die maximal mögliche Fläche als Kühldecke ausgeführt werden kann.
Unsere Kühldeckensysteme stehen für gesicherte und zertifizierte Systemqualität. Das BVF Gütesiegel ist das Zeichen für Qualität bei dauerhaft effizienten und behaglichen Flächenheizungen und -Kühlungen.
Nettorichtpreis je Quadratmeter für Systemmontage (Annahme: 500 m² Bruttodeckenfläche). Spezifische Anfragen und technische Informationen gerne an vertrieb.kuehldecke@kampmann.de.
Der MDA ist ein Metalldeckenauslass für den Einsatz in perforierten Metalldecken, um Frischluft einzuführen. Mit dem MDA sind Lochungen in der Decke bereits ab 16 % freiem Querschnitt möglich, das gängige Lochmaß bei Metallkühldecken. Dadurch wird ein einheitliches Deckenbild garantiert.
Der MDA wird von oben auf der perforierten Metalldecke werkzeuglos aufgelegt. Magnetbänder gewährleisten einen sicheren Halt ohne feste Verbindung zwischen Auslass und Metalldecke. Der Luftauslass eignet sich sowohl für geschlossene Kühldecken als auch für Kühlsegel.
Durch die spezielle flache Form des Anschlusskastens in Verbindung mit der perforierten Metalldeckenplatte (Rv 2,8/5,5 Blechstärke <= 0,8 mm) erzeugt der MDA einen Coanda-Deckenstrahl.
Die radiale Lufteinbringung entlang der Decke erzeugt eine schnelle Vermischung mit der Raumluft und ist dabei behaglich.
Selbst bei Volumenströmen bis ca. 300 m3/h entstehen nur 35 dB(A) Schallleistung.
