Fan Coils
KaDeck
Flexible Klimatisierung für Büros im Bestand und Neubau.
Übersicht

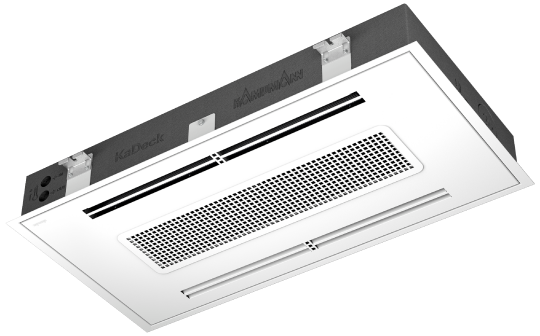

Die Design Blende des KaDeck passt sich dezent und formschön Ihrer individuellen Raumplanung an. Für Langlebigkeit sorgen die Scharniere und Verriegelungen, die dem „Industriestandard“ entsprechen.
Der KaDeck passt sich mit der Farbe weiß gut in die meisten Anwendungsfälle ein. Aber auch andere Farben sind kein Problem, hier bestehen (fast) keine Grenzen.
Durch den inneren Aufbau des KaDeck und dem Revisionskonzept nach VDI 6022, wird eine hygienisch einwandfreie Klimatisierung auch nach Jahren gewährleistet.
Dank stufenloser EC-Ventilatoren ohne störende Geräusche und unangenehme Zugerscheinungen auf das Wesentliche konzentrieren. Für ein Klima zum Wohlfühlen.

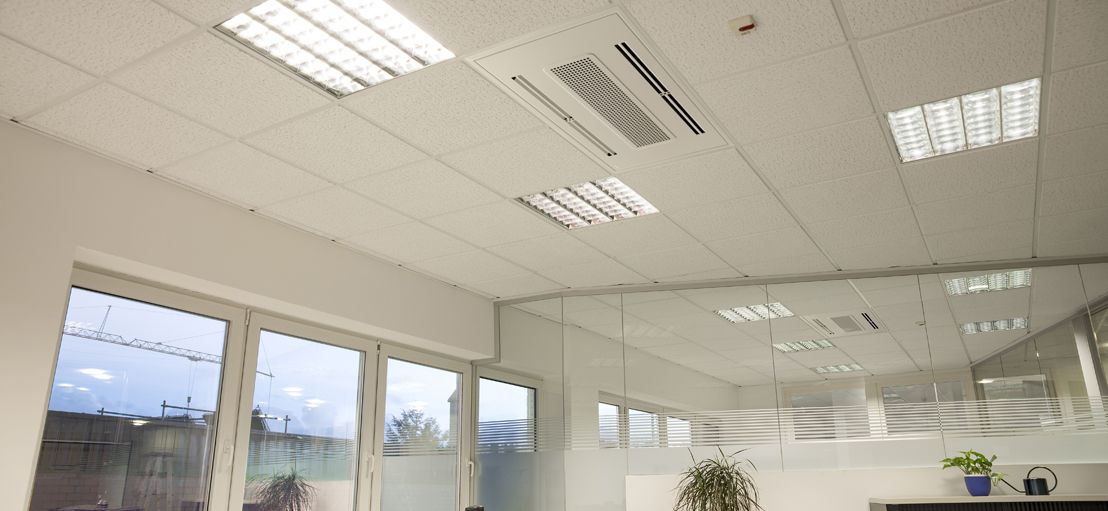

KaDeck passt sich Ihren Anforderungen an, ob im Gebäudebestand oder beim Neubau. Mit nur 165 mm Bauhöhe findet das Klimasystem immer einen Platz. Profitieren Sie von unserer jahrzehntelangen Erfahrung in der Gebäudeklimatisierung.
Machen Sie sich den Haustechniker zum Freund: Mit wenigen Handgriffen gelangt er an den Luftfilter und das Geräteinnere, da praktisch die gesamte Geräteunterseite des KaDeck als Revisionsklappe dient. Weitere bauseitige Revisionsöffnungen sind nicht nötig.
Wir betrachten die Umweltauswirkungen unserer Produkte über den gesamten Lebenszyklus – „cradle to cradle“! Das Ergebnis sind Environmental Product Declarations (EPD). Die EPDs können problemlos in allen gängigen Systemen der Gebäudenachhaltigkeitszertifizierung, wie DGNB, BREEAM oder LEED, eingereicht werden und sind im Download-Bereich verfügbar. Zusätzlich ist das Produkt in der Bauprodukteplattform DGNB Navigator registriert.
- Wahlweise passend für 600 x 600 oder 625 x 625 mm Deckenraster
- Deckenpanel und Rahmen in RAL 9016 (verkehrsweis), Farbwahl nach Kundenwunsch möglich
- Deckenpanel werkzeuglos zu öffnen, Scharniere und Verschlüsse in Industriequalität für eine extrem lange Lebensdauer
- Innenliegender reinigbarer ISO Coarse Luftfilter zum Staubschutz der inneren Komponenten
- Steifig- und Festigkeit durch verzinktes Stahlblechgerüst
- Thermische und akustische Isolation durch wärmebrückenfreiem geschäumten EPP Korpus
- Organische Innenformen für einfache Reinigung
- Werkzeuglos zu öffnendes Deckenpanel und Kondensatwanne
- Keine bauseitigen Revisionsöffnungen nötig
- Nach entfernen der Kondensatwanne sind alle Komponenten zu erreichen.
- Einfache Reinigung aller luftführenden Flächen möglich
- Ventileinbau (einstellbare 2-Wege oder differenzdruckunabhängige) innerhalb des Gehäuses
- Zur Reinigung und Wartung werkzeuglos entnehmbare Kondensatwanne
- Zur thermischen und akustischen Isolation bestehend aus EPP
- Kondensat tragender Bereich aus ABS Kunst, Desinfektionsmittelbeständig
- Allseitiges Gefälle zur schnellen und restlosen Kondensatabfuhr aus dem Luftführenden Bereich
- Primärluft ist über den KaDeck einbringbar
- Zwei Stutzen je an der Kopfseite anschließbar
- Einfache Entnahme der EPP Verschlüsse, einstecken optionaler Anschlussstutzen für bauseitige Primärluftversorgung
- Primärluft wird zur Temperierung über den Wärmetauscher geführt
- Geräuschoptimierter, laufruhiger dreisträngiger, stufenlos und energiesparender EC-Motor
- Querstromwalze liegend in CFD Aerodynamisch optimierte EPP-/Aluminiumkontur
- Gebrauchsmustergeschütze Bypass-Motorkühlung gegen Wärmestau im Heizbetrieb zur Erhöhung der Motorlebenszeit um 40 %
- Unterdeckenrahmen optional als Zubehör verfügbar
- Für einen optisch sauberen Blick auf das Gerät
- Ob Anschluss von oben oder von der Seite: Vielfältige Varianten für jeden Einsatzzweck verfügbar
- Keine Beeinträchtigung der Leistung
- Simple Montage
- Gerätedesign und Komponentenauswahl optimiert für einfache Montage und Betrieb
- Reduzierung des Gerätes Gesamtgewichts auf 60 % gegenüber einer Stahlblechkonstruktion, für die rückenschonende Montage an der Decke
- Anschlussbereiche im EPP mit Vor-Rücklauf, Primärluft beschriftet
- Der Elektroanschluß erfolgt gut zugänglich an einer Seite, alle Komponenten sind vorverdrahtet
- Die Kabel werden über vormontierte PG-Verschraubungen zugfest eingeführt und im KaDeck in vordefinierten Kabelwegen verlegt
- Beinhaltet im Lieferumfang Konfiguration feuchte Kühlung
- Kompakte Bauform, ohne separatem Schwimmer, verhindert mögliche Leckagestellen an Verbindungen.
- Extrem laufruhige Pumpe, unter 20 dB(A) Schalldruckpegel, Drehzahl und Fördermenge passt sich je Kondensatstand im Pumpensumpf an
- Der Kondensatstand wird über einen kapazitiven Sensor ermittelt, ein verkleben des Schwimmerschalters ist ausgeschlossen
- Maximale Förderhöhe bis zu 6 m
- Alarmkontakt bei Fehlfunktion oder zu hohem Wasserstand in der Kondensatwanne
